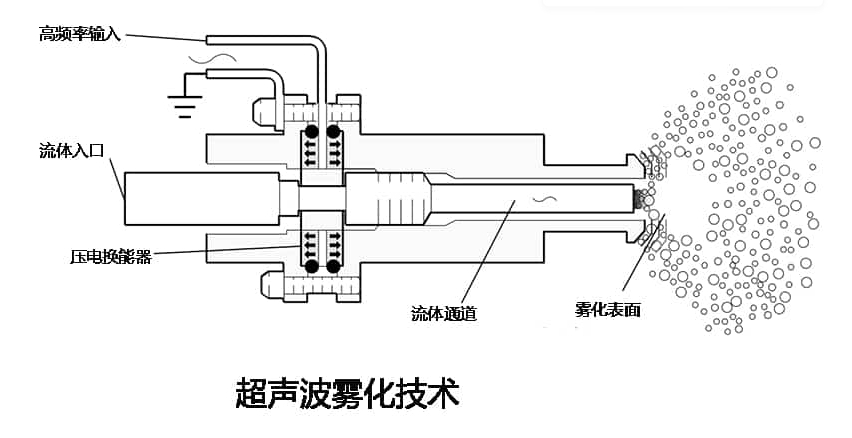

超聲霧化是利用超聲能量使液體在氣相中形成微細霧滴的過程，即在振動的液體表面產生超聲波，由振幅所構成的振峰把液滴從表面分離并破碎。隨著超聲波頻率增加，霧化液滴越來越細，一般在超聲波的振動頻率作用下，可獲得微細的液滴。今天Aigtek安泰電子就給大家分享一個DC~22MHz霧化片功率放大器超聲霧化實驗系統。

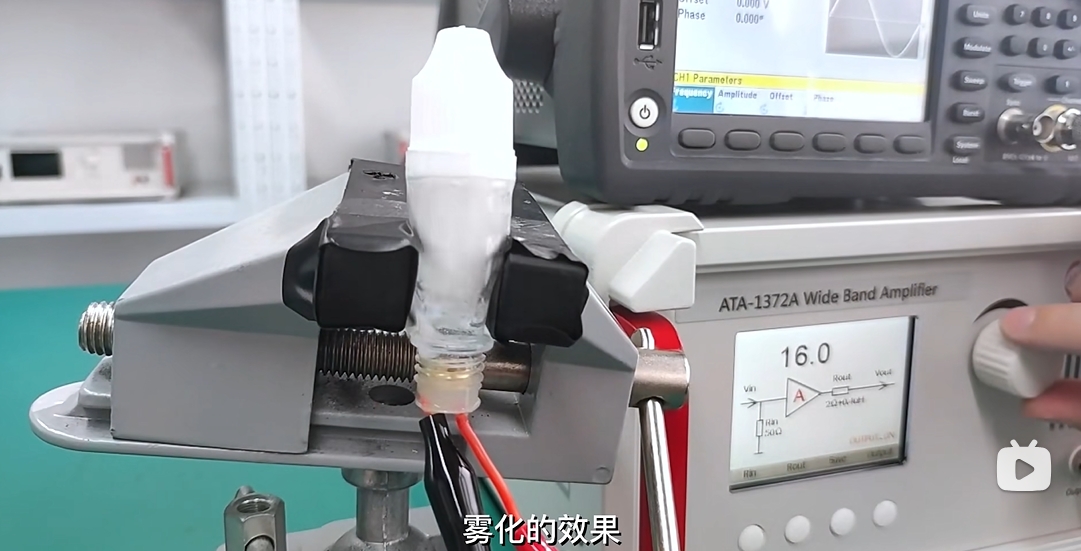

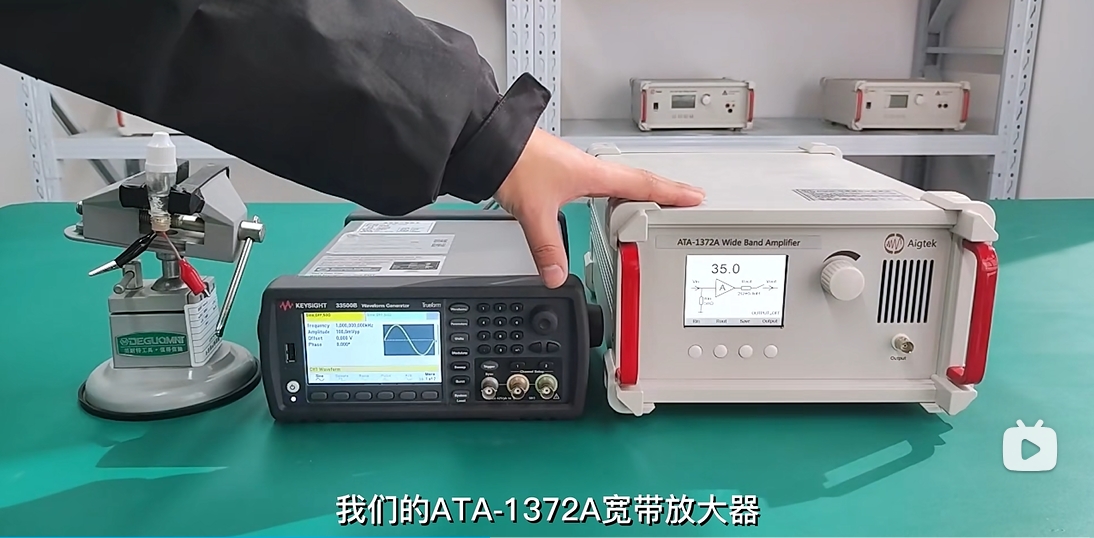

　　本次實驗平臺用到的測試設備：DC~22MHz霧化片功率放大器、霧化片、信號源、盛水容器、連接線等。

　　霧化片驅動實驗原理：

　　首先，將壓電陶瓷片（俗稱霧化片）安裝在一個盛水容器的底部，并由DC~22MHz霧化片功率放大器驅動控制電路產生與霧化片諧振頻率一致的驅動電壓加在霧化片上，霧化片便會產生振蕩能量。

　　振蕩能量在水中沿著與霧化片表面垂直的方向傳播，在合適的水深情況下，能量傳播軸上的水面集中隆起一個水柱，水柱的前端集中的發生大量且微小的張力波，使隆起水面的表面張力大幅度的減少，水面被表面張力波的波長分裂成許多微小的區域，每一區域好像互不粘結一樣獨立地成為一個一個的微粒子，散發在空氣中形成霧的效果，這就是利用壓電陶瓷片對水進行霧化的原理。

　　霧化片功率放大器的指標參數：

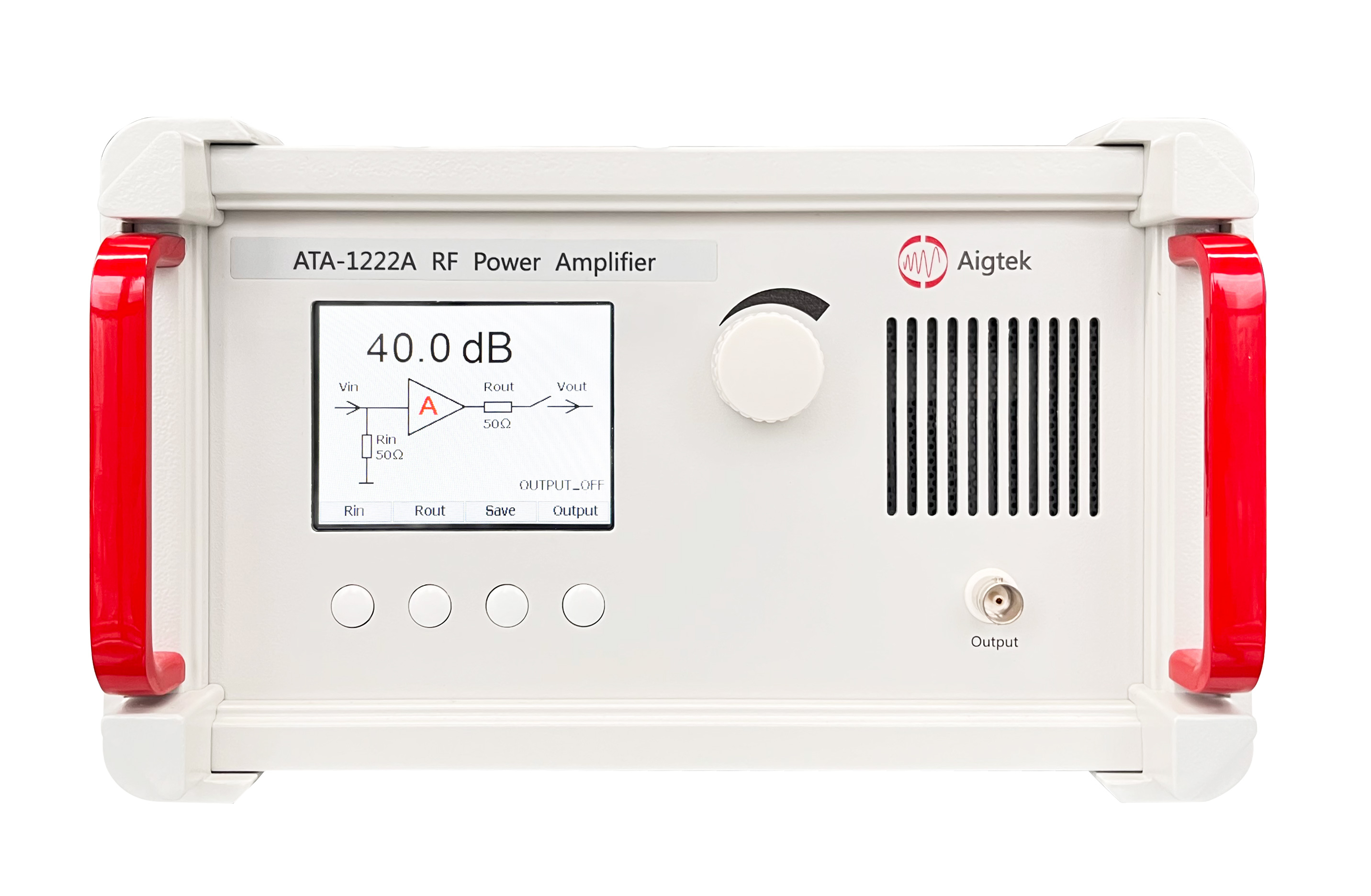

　　ATA-1222A霧化片功率放大器

　　單通道，四象限輸出，可用于驅動壓電陶瓷、換能器等容性負載

　　可輸出正弦波、方波、三角波、脈沖波

　　輸出電壓89Vp-p（±44.5Vp）

　　最大輸出電流（峰值）0.8943Ap

　　工作頻率（-3dB）100kHz~22MHz

　　低輸出噪聲，提供高精確的輸出

　　除了采用信號源+霧化片功率放大器的組合，還可以直接選擇霧化片功率信號源ATG-2082，它既可內置信號源也可外接函數信號發生器；外置信號輸入端為BNC接口。當信號內置輸入，此時為功率信號源模式，設置波形，頻率，電壓等參數即可；當信號外置接入，此時為放大器模式，輸入電阻為5kΩ，輸出電阻可切換，調節電壓增益即可實現信號放大。
