我們?cè)陔娮庸こ填I(lǐng)域常會遇到一個關鍵詞“阻抗匹配”，那么什么是阻抗？什么是阻抗匹配？為什么要進行阻抗匹配？功率放大器和信號源如何設置阻抗匹配？今天Aigtek安泰電子就針對這些問題來為大家進行解答。

　　我們先來說一下什么是阻抗？什么是阻抗匹配？以及為什么要進行阻抗匹配

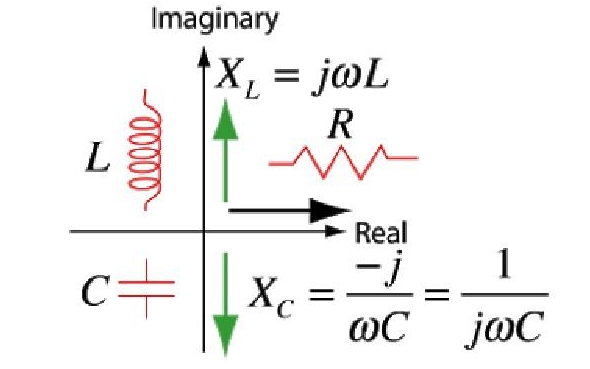

　　在具有電阻、電感和電容的電路里，對電路中電流所起的阻礙作用叫做阻抗，常用Z來表示，它的值由交流電的頻率、電阻R、電感L、電容C相互作用來決定。由此可見，一個具體的電路，其阻抗是隨時變化的，它會隨著電流頻率的改變而改變。

　　而阻抗匹配是指負載阻抗與激勵源內部阻抗互相適配，得到最大功率輸出的一種工作狀態。對于不同特性的電路，匹配條件是不一樣的。在純電阻電路中，當負載電阻等于激勵源內阻時，則輸出功率為最大，這種工作狀態稱為匹配，否則稱為失配。

　　那我們?yōu)槭裁匆M(jìn)行阻抗匹配呢？

　　首先我們通過對信號源和負載進行阻抗匹配，可以實現傳輸功率最大化，提高能量轉換性能；

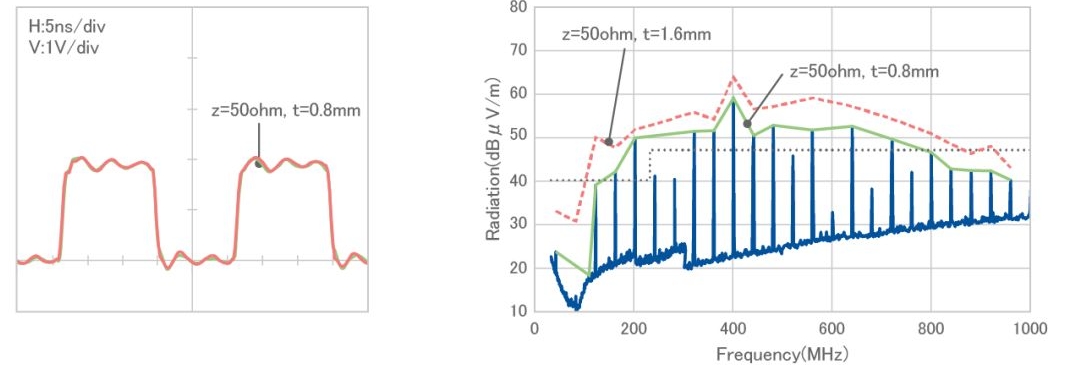

　　其次通過阻抗匹配可以減少信號在電路中的反射，提高信號質量和傳輸效率；

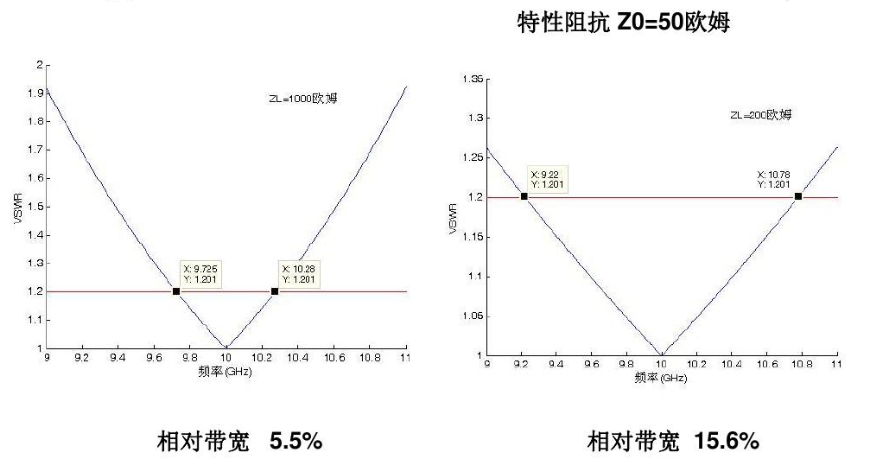

　　最后阻抗匹配可以確保信號在系統中的穩定傳輸，避免信號失真和性能下降。尤其是對于獲得理想的VSWR（電壓駐波比）非常重要。

　　如何實現阻抗匹配？

　　1.如何實現阻抗匹配

　　阻抗匹配的本質就是：使得特性阻抗或信號源阻抗=負載的共軛阻抗，即

　　那么阻抗匹配的具體方法分為兩種：

　　（1）調整傳輸線；（即改）

　　（2）調整阻抗力；(即改變?cè)醋杩够蜇?fù)載阻抗)

　　調整傳輸線

　　調整傳輸線是加長源和負載間的距離，配合電容和電感把阻抗力調整為零。此時信號不會發生反射，能量都能被負載吸收，

　　調整阻抗力

　　1、使用變壓器來做阻抗轉換

　　2、使用串聯/并聯電容或電感

　　3、使用串聯/并聯電阻:當一些驅動器的阻抗比較低，可以串聯一個合適的電阻來跟傳輸線匹配，例如高速信號線，有時會由聯一個幾十歐的電阻。而一些接收器的輸入阻抗則比較高，可以使用并聯電阻的方法，來跟傳輸線匹配

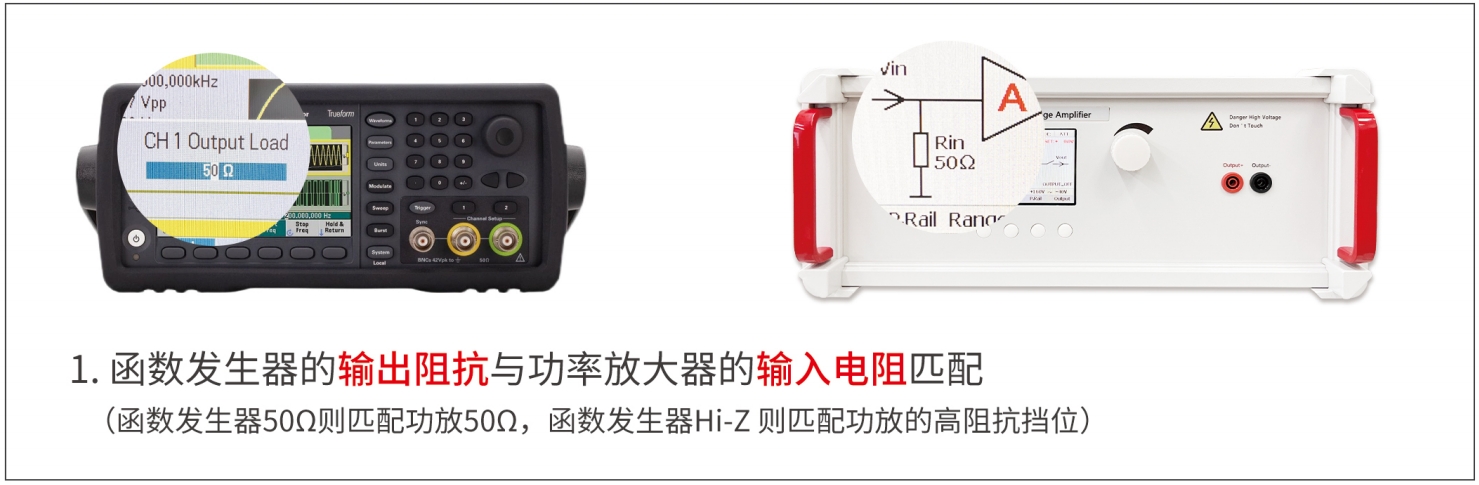

　　那么對于理想的電壓源來說，內阻應該都是0，但是實際中卻無法做到，所以無論電源還是功放都會有一個內阻存在，就比如我面前這臺函數發生器，他呢就可以設置他的輸出阻抗為50歐姆，高阻，以及自定義設置，那我們功放呢同樣可以設置輸入阻抗為50歐姆，那當我們?cè)趯⑿盘?hào)發生器的輸出接入我們功放的輸入，那么這兩者直接就形成了一個負載網絡，那信號源這邊呢，為了保證輸出的電壓和顯示屏上設置的電壓保持一致，往往會在內部對電壓進行增倍

　　簡單理解呢，就是我們?cè)O(shè)置了4vpp，其實內部產生了8vpp，所以信號發生器和功放進行阻抗匹配就變得十分重要了。

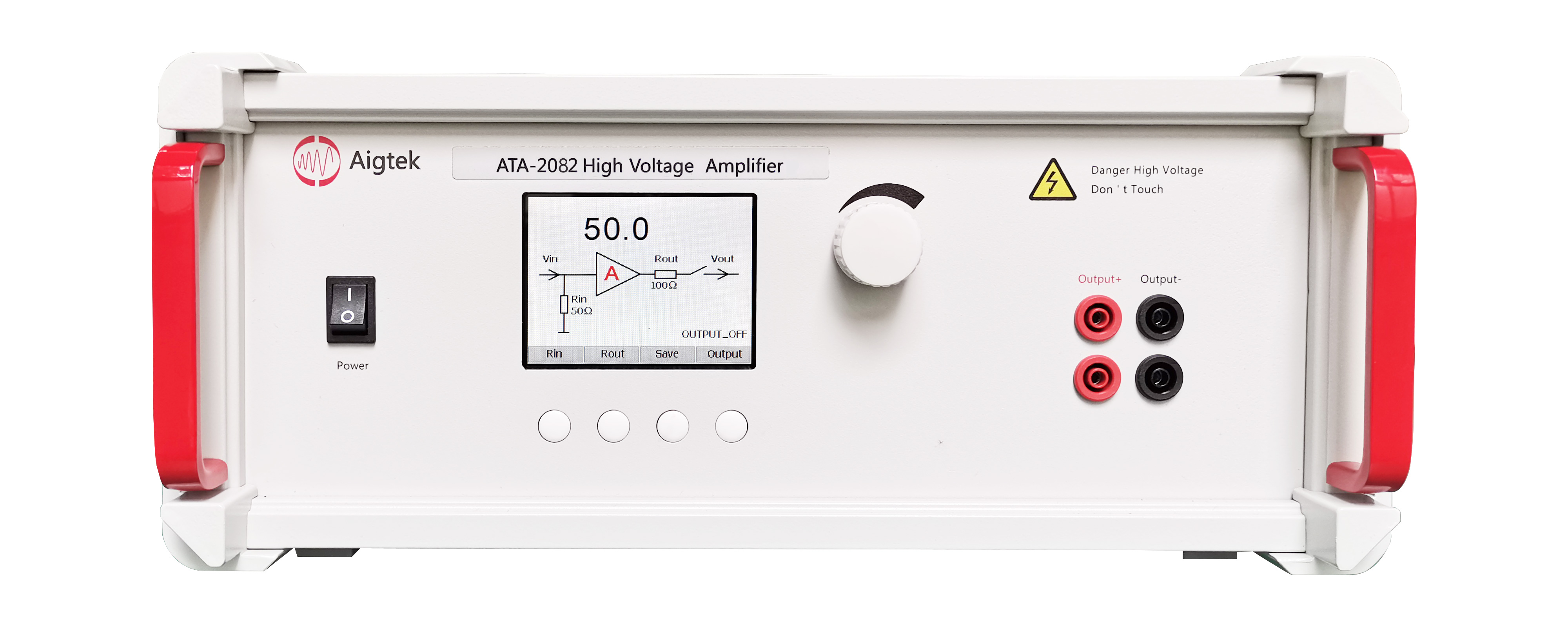

　　ATA-2082高壓放大器

　　帶寬：（-3dB）DC~200kHz

　　電壓：800Vp-p（±400Vp）

　　電流：40mAp

　　功率：16Wp

　　壓擺率：≥356V/μs

　　可程控
